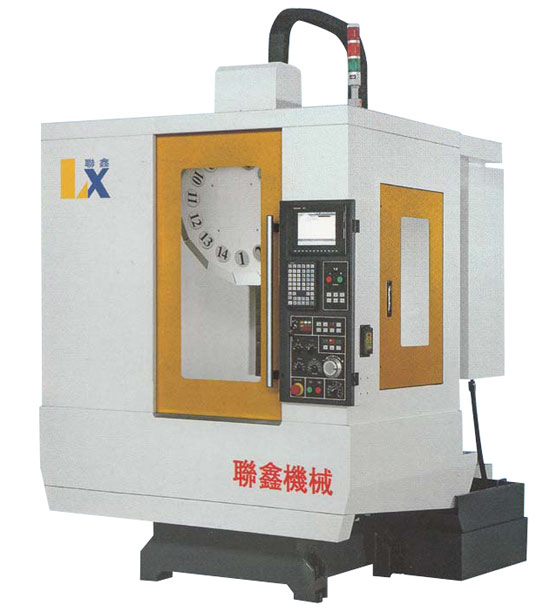

產品中心
適用范圍:
特別適用合攢孔攻牙3C零件、以及五金、模具、汽配、石墨。
性能特點:
·大跨距高剛性結構設計。
·直結高速主軸反應靈敏、可6000轉攻牙。
·三軸快速位移48米,大幅降低加工時間。
·加高主柱設計,預留加裝第4、5軸空間。
·高穩定換刀系統、減少非加工時間。
·機臺排削采用后排式、最佳排屑角度設計、配合大流量?屑系統。
機器參數:
·XYZ行程:500/400/300mm
·XYZ快速移位:48/48/48m/min
·主軸轉速:12000rpm
·主軸速度:30#
標準附件:
1,剛性攻牙
2,工作燈
3,自動潤滑系統
4,刀具冷卻系統
5,直結式主軸系統
6,密封式電器箱及熱交換器
7,全罩式護罩
8,三軸進給防撞系統
9,切削液系統
10,底座 銷裝置
選擇附件:
1,伺服刀庫
2,穩壓器
3,15000、24000rpm高速主軸
4,主軸中央出水
5,空氣槍及水槍
6,油水分離器
7,刀具自動量測
8,刀具破損檢測
9,第四軸(分離盤)
控制器 | 三菱 | M70B |
行程 | X/Y/Z軸行程 | 500/400/300mm |
主軸鼻端到工作臺距離 | 200-500mm | |
進給 | X/Y/Z軸快速進給 | 48/48/48m/min |
切削進給 | 10/10/10m/min | |
伺服馬力 | 1.5/1.5/3.0kw | |
工作臺 | 工作臺尺寸 | 620×420mm |
工作臺負重 | ≤250kg | |
T型溝(尺寸 × 數量) | 18 ×3 ×125mm | |
主軸 | 主軸鑽度 | BT30 |
主軸轉速 | 12000rpm | |
主軸馬力 | 5.5kw | |
自動刀庫 | 刀庫形式 | 夾臂式 |
刀具數量 | 14 | |
刀具重量 | ≤3kg | |
換刀時間T to T | 1.8sec. | |
其它 | 面積要求 | 2100 ×1600mm |
機器高度 | ≤2750mm | |
氣壓需求 | 2800kg | |
電力需求 | 15KA |
加工條件/ 材料 | ADC |
鉆孔 刀具 mm 主軸轉速 rpm 進給速度 mm/min |
Φ 38 ×1200 ×100 |
攻牙 刀具直徑 mm 螺距 mm |
M27 ×3.0 |
面銑 主軸轉速 rpm 進給 mm/min 切削量 |
8500 ×3000 610c m3 /min |
